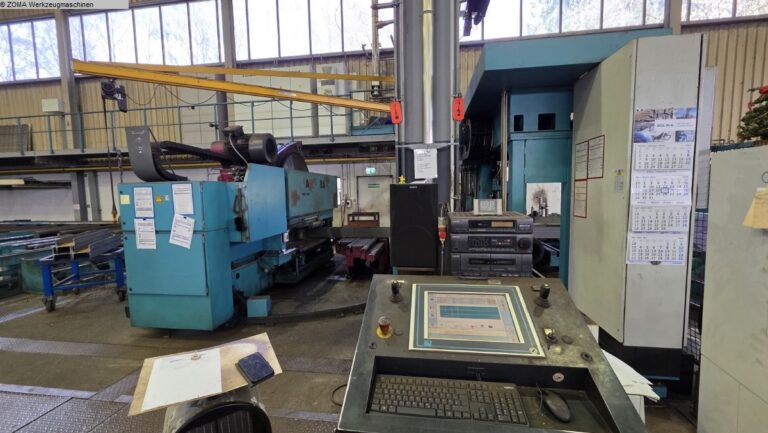

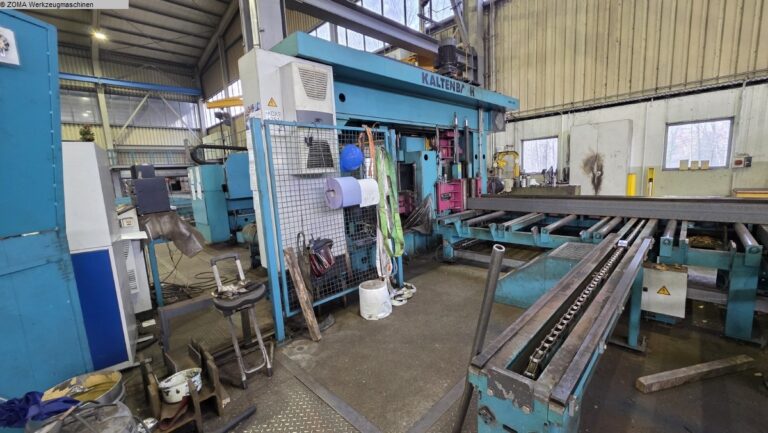

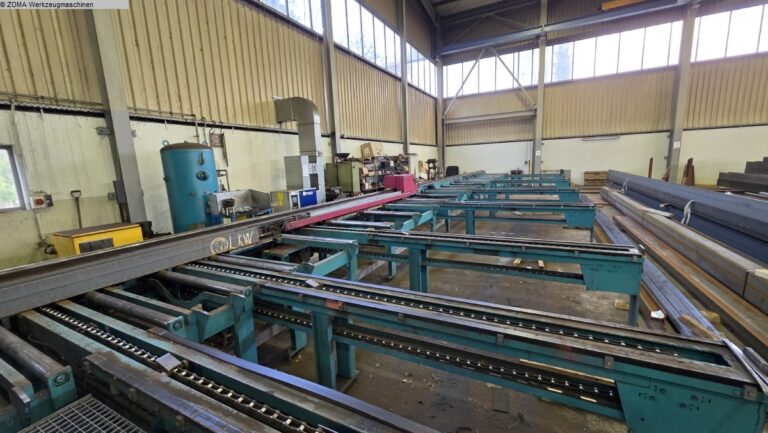

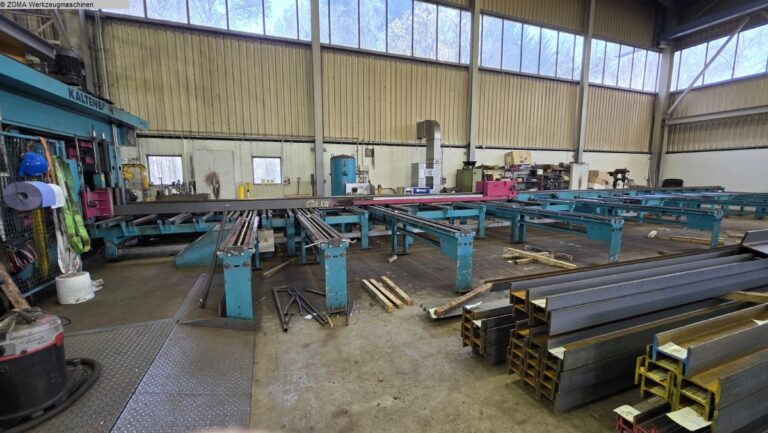

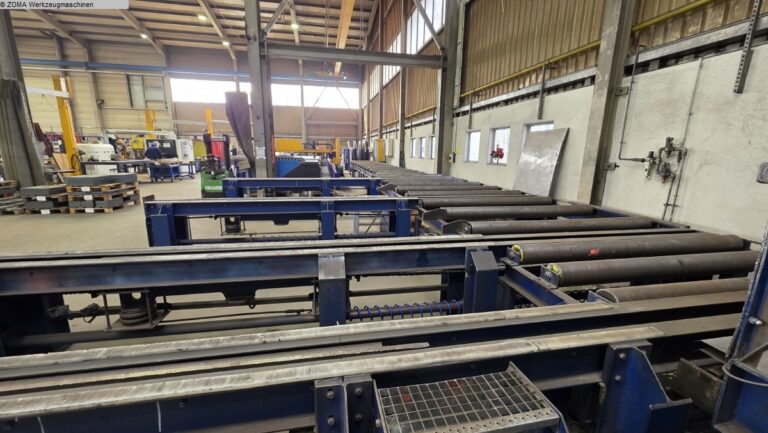

Lagernummer: 2084-1327
Technische Daten
| Werkstückbreite 1.200 mm | |
| Werkstückhöhe 500 mm | |
| Bohrdurchmesser 8 - 40 mm | |
| Anzahl Bohrspindeln 3 Stk. | |
| Mehr Informationen auf der Produkt-Seite |
Beschreibung
Werkstückbreite 1.200 mm
Werkstückhöhe 500 mm
Bohrdurchmesser 8 - 40 mm
Anzahl Bohrspindeln 3 Stk.
Spindeldrehzahl: 150 - 1.100 U / min
Werkzeugwechsler 15 Stk
Sägeblattdurchmesser 1.430 mm
Schnittgeschwindigkeit 8 - 30 m/min
Gesamtleistungsbedarf 43 kW
Maschinengewicht ca. 20 t
Arbeitsbereich Winkelstahl: 80 × 65 × 10 mm bis 250 × 250 × 28 mm U-Stahl: 80 × 45 mm bis 400 × 110 mm Doppel-T-Träger: 80 × 46 mm bis 600 × 220 mm Breitflanschträger: 100 × 100 mm bis 1.008 × 302 mm Sonderbreitflanschträger / geschweißte T-Träger: bis 1.200 × 500 mm Werkstückdaten Werkstückbreite max.: 1.200 mm Werkstückhöhe max.: 500 mm Bohreinheit Anzahl Bohrspindeln: 3 (1 vertikal, 2 horizontal) Bohrdurchmesser: 8 – 40 mm Spindeldrehzahl: 150 – 1.100 U/min Bohrspindelvorschub: 0 – 500 mm/min Eilvorlauf: 3.850 mm/min Eilrücklauf: 8.000 mm/min Positioniergeschwindigkeit: 15.000 mm/min Automatischer Werkzeugwechsler: 15 Werkzeugplätze (3 × 5) Spannsystem Horizontale Spannkraft: 25.000 N Vertikale Spannkraft: 4 × 10.000 N Sägeeinheit Sägeblattdurchmesser: 1.430 mm Sägeblatttyp: HSS-Segment-Sägeblatt Sägeblattabmessung: 100 × 4 × 30 × 250 mm Schnittbreite: 9,5 mm Schnittgeschwindigkeit: 8 – 30 m/min Sägevorschub: 0 – 400 mm/min Eilrücklauf: 2.000 mm/min Antriebe Bohrantriebe: 3 × 11,0 kW Sägemotor: 18,5 kW Positionierantriebe: 3 × 1,5 kW Hydraulikaggregat: 5,5 kW Hydraulik Säge: 3,0 kW Vertikalspannstock: 1,5 kW Schwenkantrieb: 0,25 kW Hydrauliköl-Heizung (Option): 3,0 kW Gesamtleistung Gesamtanschlussleistung Bohranlage: 43,0 kW Installierte Gesamtleistung der kompletten Bohr- und Sägeanlage: ca. 66 kW (inkl. Sägemotor und Nebenantriebe) Druckluft Druckluftanschluss: 6 – 8 bar Luftverbrauch: 1.000 l/min Abmessungen Bohranlage Abmessungen (L × B × H): 6.650 × 1.300 × 3.730 mm Arbeitshöhe: 640 mm Gewicht: ca. 8.500 kg Säge Abmessungen (L × B × H): 4.500 × 1.500 × 3.200 mm Arbeitshöhe: 640 mm Gewicht: ca. 10.980 kg Gesamtgewicht ca. 19.500 kg (ohne Zubehör) Elektrische Daten Betriebsspannung: 400 V / 50 Hz Steuerspannung: 24 V
