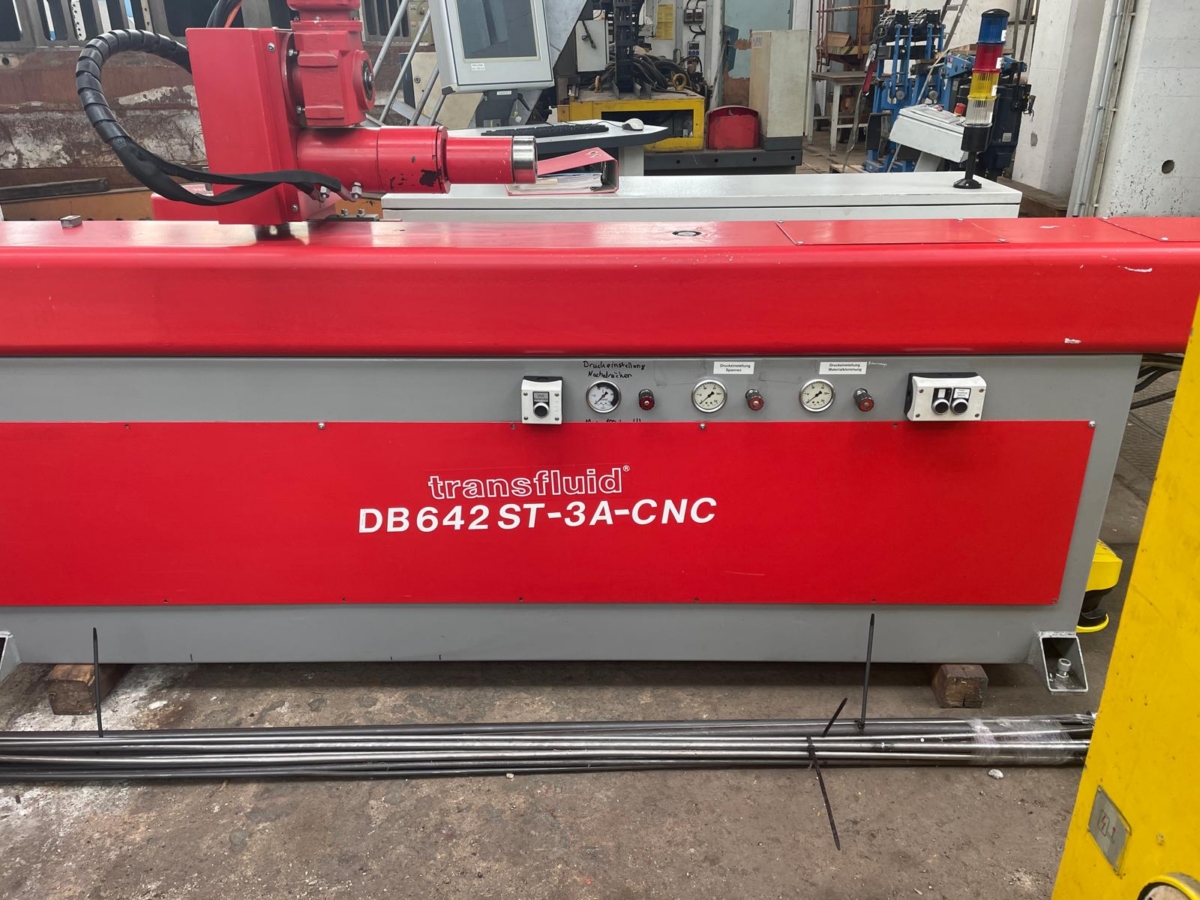

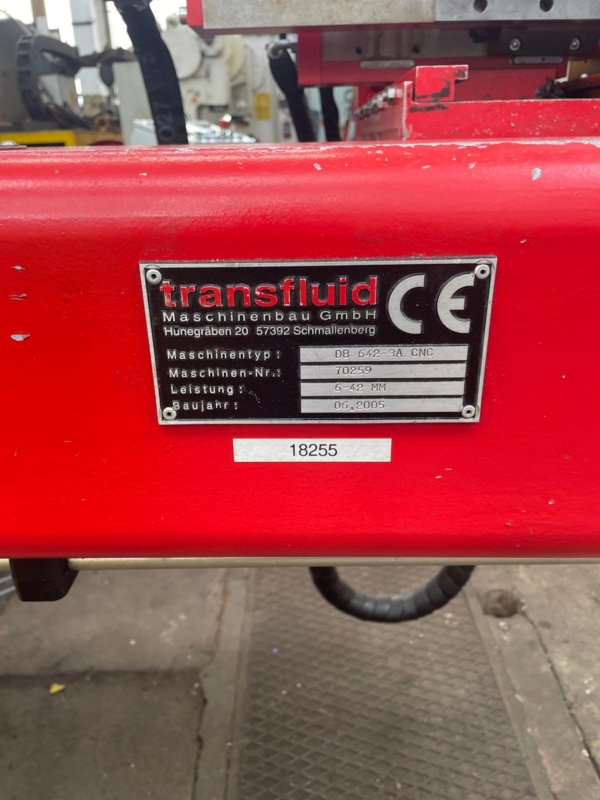

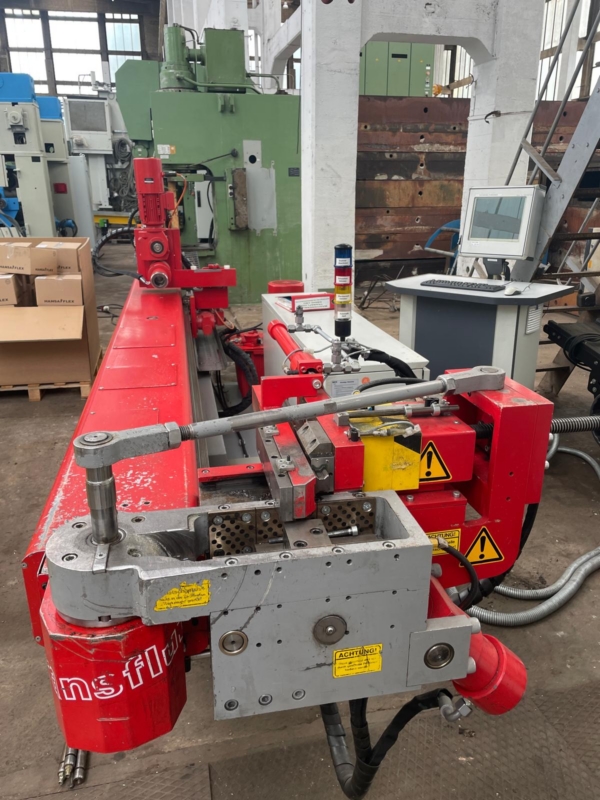

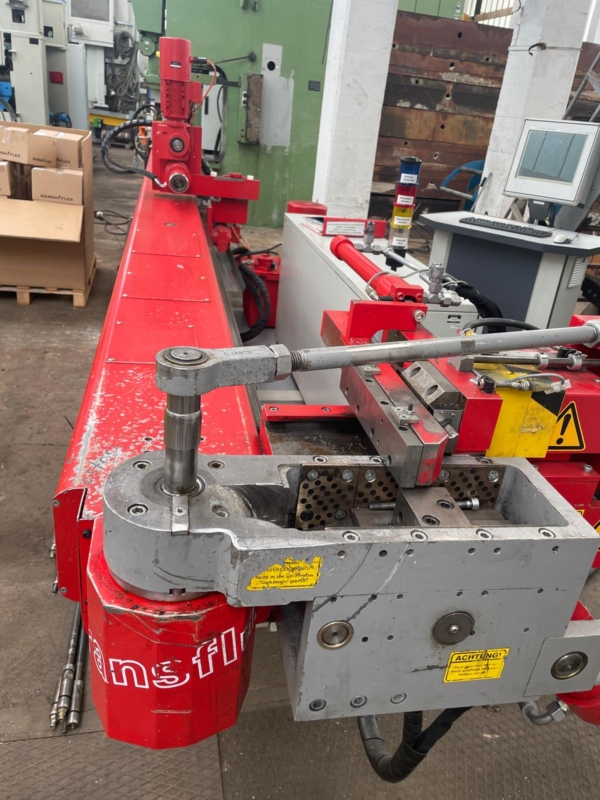

TRANSFLUID 3 A CNC | 06/2005

Rohraufschiebelänge 6000 mm
Rohrdurchmesser 42 x 3,0 mm
Wandstärke 3,0 mm
Biegeradius min. 150 mm
Gesamtleistungsbedarf 5,5 kW
Maschinengewicht ca. 1,2 t
Raumbedarf ca. 7500 x 1.400 x 1.300 m
Rundrohr Stahl: bis Ø 42 × 3,0 mm
Rundrohr Edelstahl: bis Ø 42 × 2,0 mm
Vierkantrohr: 25 × 2,5 mm
Max. Widerstandsmoment: 4,1 cm^3
Biegewinkel: bis 180° + 10° Überbiegung
Biegezeit bei 90°: 2,7 Sek. (Vorlauf)
Längenvorschubgeschwindigkeit: 450 mm / 1,5 Sek.
Drehpositioniergeschwindigkeit bei 90°: 1,0 Sek.
Wiederholgenauigkeit Biegeachse: ± 0,2°
Kontrollierte Toleranz der Länge: ± 0,3 mm
Kontrollierte Toleranz der Verdrehung: ± 0,2°
Rohraufschieblänge / Nutzlänge beim Dornbiegen: 4.100 mm
Max. Radienbereich: 150 mm
Biegehöhe: 850 mm
Freistehender Biegekopf: 850 mm lang
Antrieb Biegeachse: elektrohydraulisch
Positionierung von Verdrehung und Länge: automatisch über Getriebemotoren
Biegerichtung: im Uhrzeigersinn
Hohlwelle zur Realisierung kleiner Radien
Weit öffnendes Gegenlager
