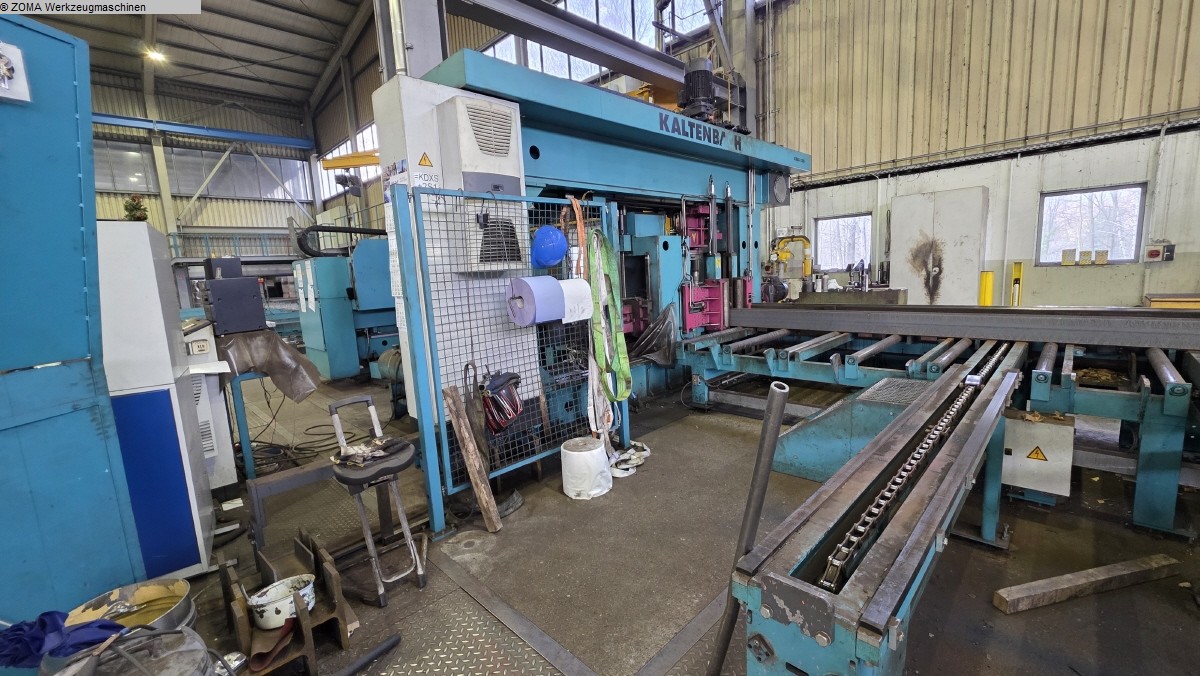

Werkstückbreite 1.200 mm
Werkstückhöhe 500 mm
Bohrdurchmesser 8 – 40 mm
Anzahl Bohrspindeln 3 Stk.
Spindeldrehzahl: 150 – 1.100 U / min
Werkzeugwechsler 15 Stk
Sägeblattdurchmesser 1.430 mm
Schnittgeschwindigkeit 8 – 30 m/min
Gesamtleistungsbedarf 43 kW
Maschinengewicht ca. 20 t

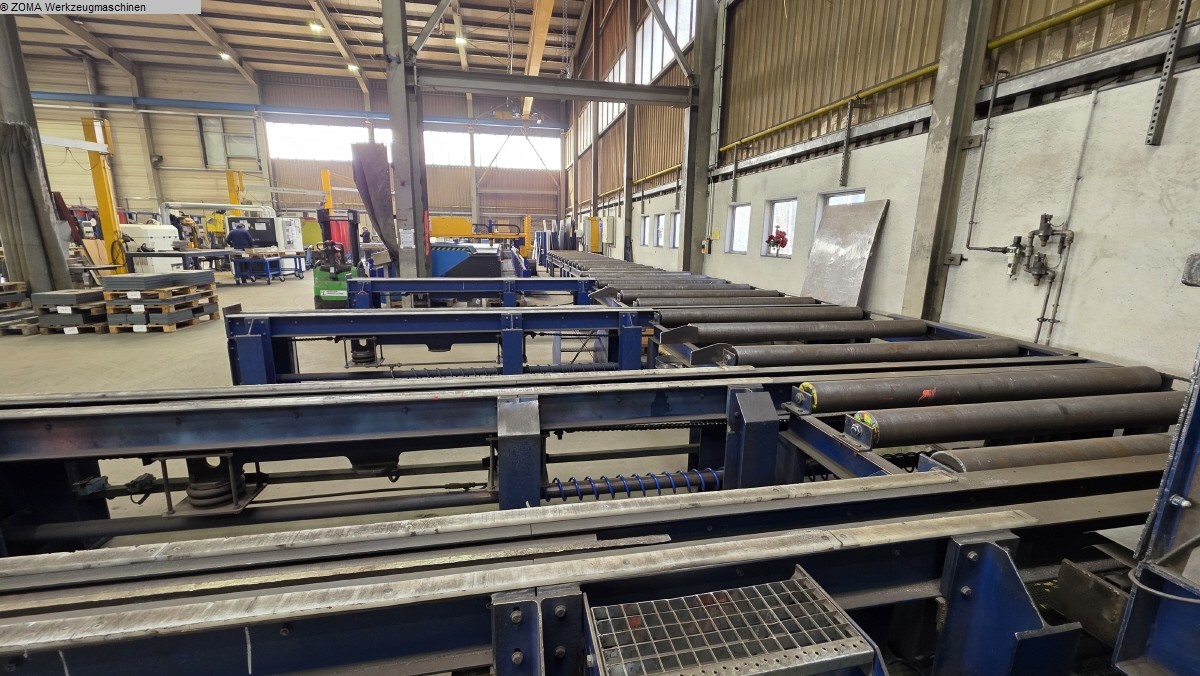

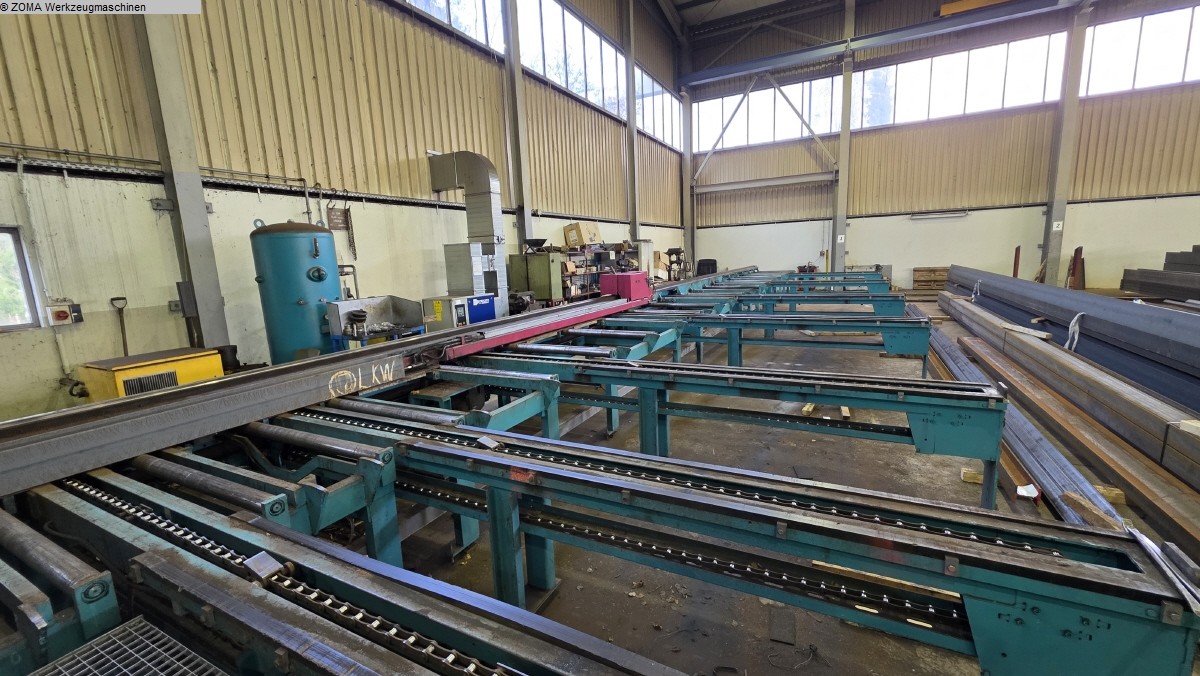

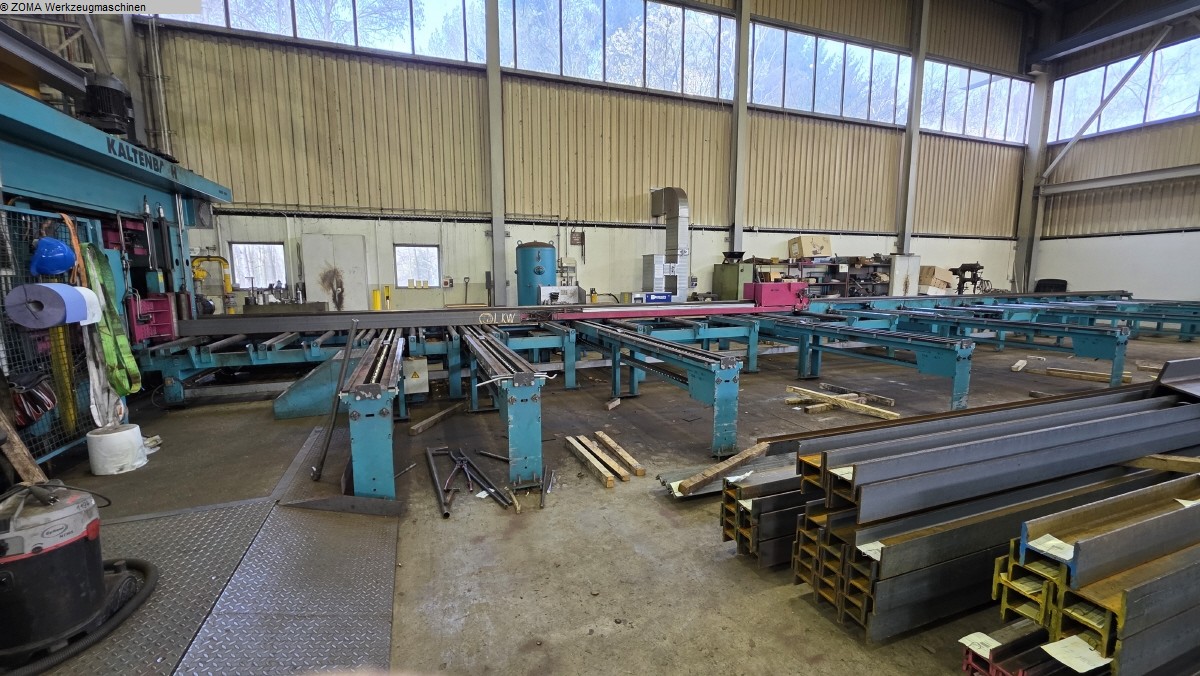

Arbeitsbereich
Winkelstahl: 80 × 65 × 10 mm bis 250 × 250 × 28 mm
U-Stahl: 80 × 45 mm bis 400 × 110 mm
Doppel-T-Träger: 80 × 46 mm bis 600 × 220 mm
Breitflanschträger: 100 × 100 mm bis 1.008 × 302 mm
Sonderbreitflanschträger / geschweißte T-Träger: bis 1.200 × 500 mm
Werkstückdaten
Werkstückbreite max.: 1.200 mm
Werkstückhöhe max.: 500 mm

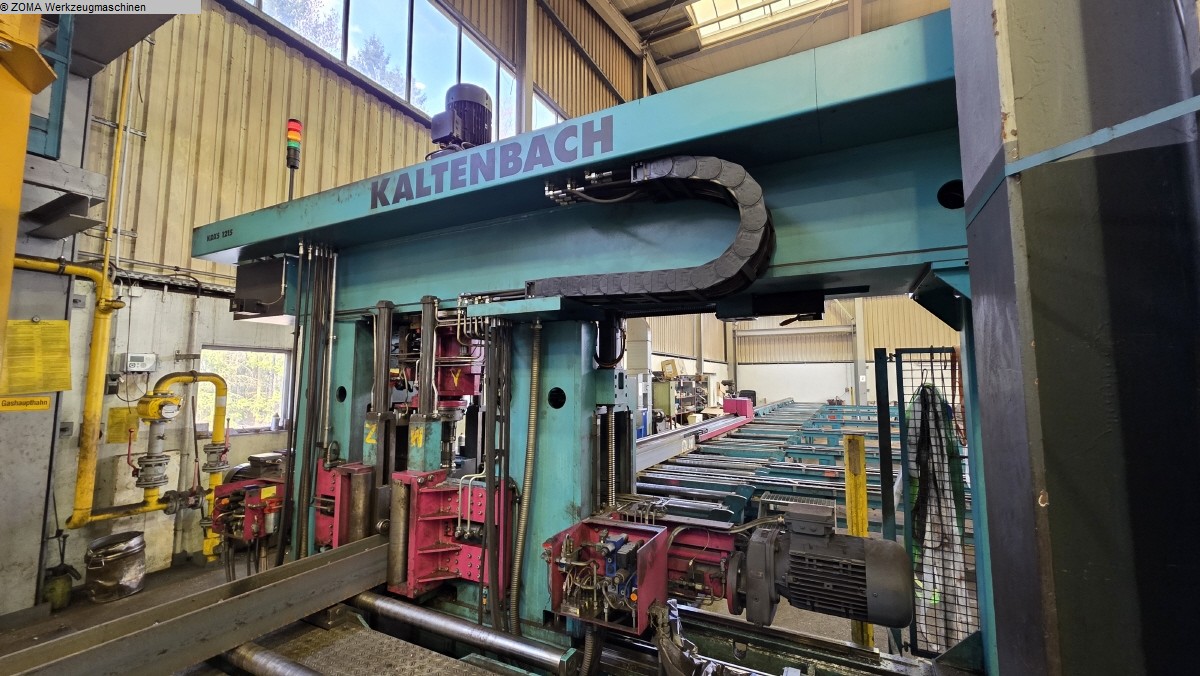

Bohreinheit
Anzahl Bohrspindeln: 3 (1 vertikal, 2 horizontal)
Bohrdurchmesser: 8 – 40 mm
Spindeldrehzahl: 150 – 1.100 U/min
Bohrspindelvorschub: 0 – 500 mm/min
Eilvorlauf: 3.850 mm/min
Eilrücklauf: 8.000 mm/min
Positioniergeschwindigkeit: 15.000 mm/min
Automatischer Werkzeugwechsler: 15 Werkzeugplätze (3 × 5)
Spannsystem
Horizontale Spannkraft: 25.000 N
Vertikale Spannkraft: 4 × 10.000 N

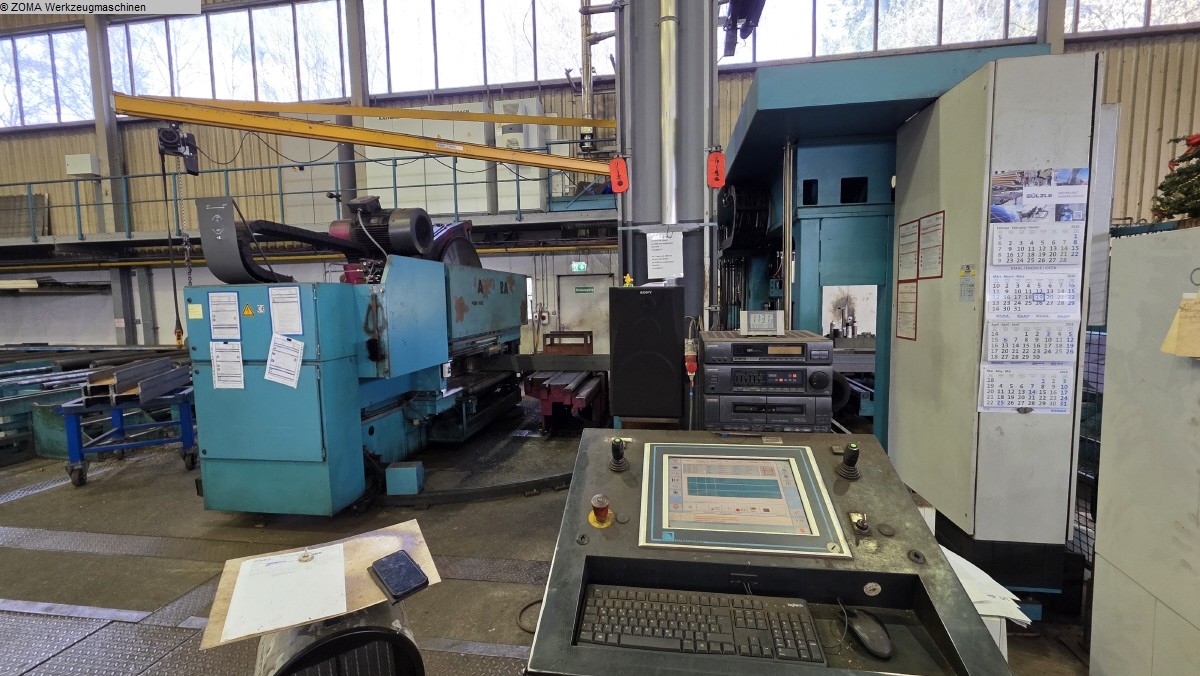

Sägeeinheit
Sägeblattdurchmesser: 1.430 mm
Sägeblatttyp: HSS-Segment-Sägeblatt
Sägeblattabmessung: 100 × 4 × 30 × 250 mm
Schnittbreite: 9,5 mm
Schnittgeschwindigkeit: 8 – 30 m/min
Sägevorschub: 0 – 400 mm/min
Eilrücklauf: 2.000 mm/min
Antriebe
Bohrantriebe: 3 × 11,0 kW
Sägemotor: 18,5 kW
Positionierantriebe: 3 × 1,5 kW
Hydraulikaggregat: 5,5 kW
Hydraulik Säge: 3,0 kW
Vertikalspannstock: 1,5 kW
Schwenkantrieb: 0,25 kW
Hydrauliköl-Heizung (Option): 3,0 kW
Gesamtleistung
Gesamtanschlussleistung Bohranlage: 43,0 kW
Installierte Gesamtleistung der kompletten Bohr- und Sägeanlage: ca. 66 kW (inkl. Sägemotor und Nebenantriebe)
Druckluft
Druckluftanschluss: 6 – 8 bar
Luftverbrauch: 1.000 l/min
Abmessungen
Bohranlage
Abmessungen (L × B × H): 6.650 × 1.300 × 3.730 mm
Arbeitshöhe: 640 mm
Gewicht: ca. 8.500 kg
Säge
Abmessungen (L × B × H): 4.500 × 1.500 × 3.200 mm
Arbeitshöhe: 640 mm
Gewicht: ca. 10.980 kg
Gesamtgewicht
ca. 19.500 kg (ohne Zubehör)
Elektrische Daten
Betriebsspannung: 400 V / 50 Hz
Steuerspannung: 24 V
